手术示教系统架构 手术示教系统施工方案

点击次数:90   更新时间:2018-10-10 作者:林之硕 来源:林之硕

  据了解,医院建设一套手术示教系统要先了解手术示教系统架构,其次要制定出详细的手术示教系统施工方案,最后才能根据以上准备,大刀阔斧的进行施工。那么,手术示教系架构是怎样的?施工方案如何?

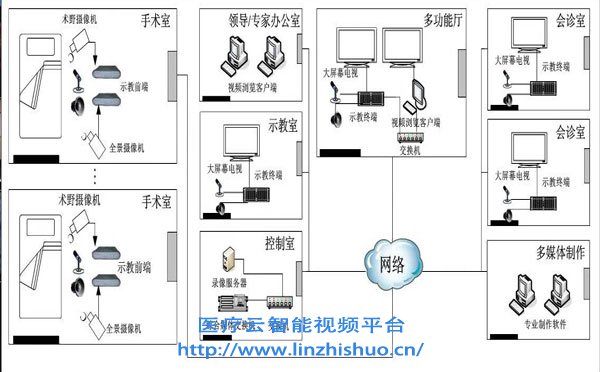

  手术示教系统架构

手术示教系统

  手术示教系统架构上可划分为为手术室、手术示教室、交换控制中心、网络系统等四个分系统,基本描述如下:

  手术室

  手术室可进行数字图像采集编码,每个手术室有两路视频,全景监控摄像机和术野摄像机对图像进行采集,利用拾音器,利用网络可将主刀医师的语音及整个手术室的语音实时播放到示教终端,达到教学指导功能。

  手术示教室

  手术示教部分包括教学终端、语音播放和显示系统,可展开多人集体教学。示教室具有双向音视频编解码功能,利用编码技术,对现场采集的音视频模拟信号进行编码处理,对从网络接收的数字音视频数据进行解码处理,模拟视频信号得到还原并输出,通过投影仪,大屏幕观看,语音麦克则用于诊室现场语音环境的再现和与诊室医生的交流。

  交换控制中心

  交换控制中心设备包括录像服务器、监控调度服务器、流媒体转发服务器等。以监控调度服务器为核心,其主要功能是完成用户身份认证、进行终端地址解、业务功能逻辑调度控制以及用户级别和权限设置管理等等;流媒体转发服务器主要作用是实现视频转发、协议翻译的功能,实现应用层组播,提高响应访问的效率等等;录像服务器的主要作用是将多路远端监控图像及声音进行录制,并可随时查询检索回放。

  网络系统

  通过网络可将所有采集的视频、语音、数据传送到终端,目前现有的网络系统可实现该功能。

  手术示教系统施工方案

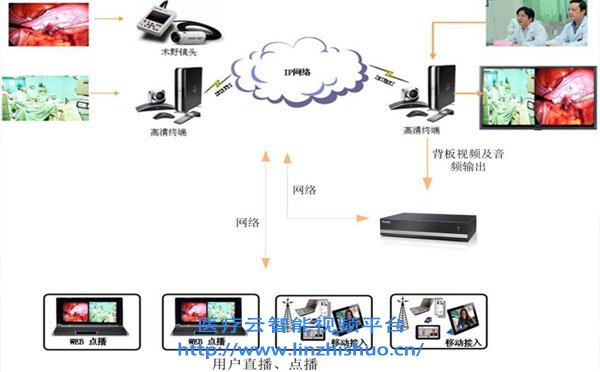

  结合手术示教系统功能架构,山东林之硕智能科技有限公司技术人员在充分考察现场情况之后,提出了新的手术示教系统施工方案,系统拓扑结构如下图所示:

手术示教系统拓扑图

  新的手术示教系统施工方案:使用视频编码转换器HDV-264E,视频采用H.264编码方式,支持分辨率高达1080P,支持ONVIF、UDP、HTTP、RTSP、RTMP协议,支持NVR、网络机顶盒、智能手机对高清视频的解码,兼容HDMI、DVI视频信号的传输,所以可以将DSA相关医疗设备的DVI信号转换成IP信号,基于TCP/IP网络传输,这样就方便多了,可以直接将设备的数据存储于原系统IP存储设备NVR(硬盘录像机)设备中。

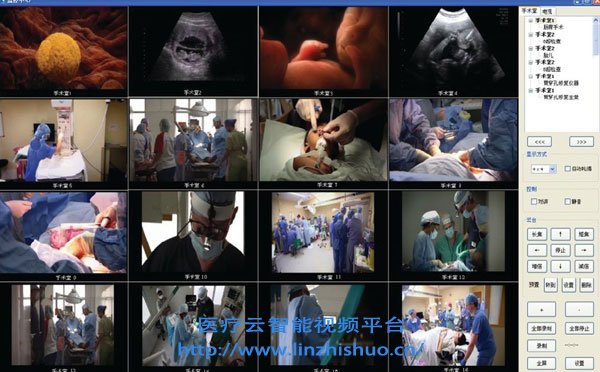

  经过术示教系统实际的测试,我们发现该方案稳定可靠、视频清晰、码流小、延时低,可广泛应用于各种需要对HDMI、DVI高清视频信号基于TCP/IP网络传输、采集的场合,具体测试的效果如下图所示:

手术示教系统

  从手术示教系统架构到手术示教系统施工方案,小编介绍的已经足够详细了,完全可以借鉴参考,希望对你有所帮助!
